L'interrupteur de fin de course étanche, comme son nom l'indique, peut être étanche, quel que soit l'angle à partir duquel les éclaboussures d'eau peuvent obtenir un effet protecteur, est une occasion spéciale, l'utilisation d'un environnement difficile de la commande électrique principale.
Interrupteur de fin de course étanche, également appelé interrupteur de course étanche, dans le système de commande électrique, le rôle de l'interrupteur de position est de réaliser le contrôle de séquence, le contrôle de positionnement et la détection d'état de position. Utilisé pour contrôler la course et limiter la protection des équipements mécaniques. Construction : se compose d'une tête de commande, d'un système de contact et d'un boîtier
Dans la production réelle, l'interrupteur de fin de course est installé dans la position pré-arrangée. Lorsque le module installé sur les pièces mobiles des machines de production touche l'interrupteur de fin de course, le contact de l'interrupteur de fin de course agit pour réaliser la commutation du circuit. Par conséquent, l'interrupteur de fin de course est un appareil électrique qui commute les circuits en fonction de la position de déplacement des pièces mobiles, et son principe d'action est similaire à celui de l'interrupteur à bouton-poussoir.
Le circuit de commande peut être activé ou désactivé par l'action de contact des pièces mobiles des machines de production. Habituellement, ce type d'interrupteur est utilisé pour limiter la position ou la course du mouvement mécanique, de sorte que les machines en mouvement selon une certaine position ou course s'arrêtent automatiquement, le mouvement inverse, le mouvement à vitesse variable ou le mouvement aller-retour automatique. Le circuit de commande peut être activé ou désactivé par l'action de contact des pièces mobiles des machines de production. Habituellement, ce type d'interrupteur est utilisé pour limiter la position ou la course du mouvement mécanique, de sorte que les machines en mouvement selon une certaine position ou course s'arrêtent automatiquement, le mouvement inverse, le mouvement à vitesse variable ou le mouvement aller-retour automatique.
Commutateur de course à action directe
Le principe d'action est similaire à celui d'un bouton, sauf que l'un est actionné manuellement et l'autre est frappé par un bloc heurtant d'une pièce mobile. Lorsque le bloc de butée sur le mobile extérieur appuie sur le bouton pour faire bouger son contact, lorsque le mobile sort, sous l'action du ressort, son contact se réarme automatiquement. Prenons l'exemple du produit SZ-3112 couramment utilisé.
Composition de l'interrupteur de course à action directe
1 : poussoir 2 : ressort 3 : contact à ouverture 4 : contact mobile

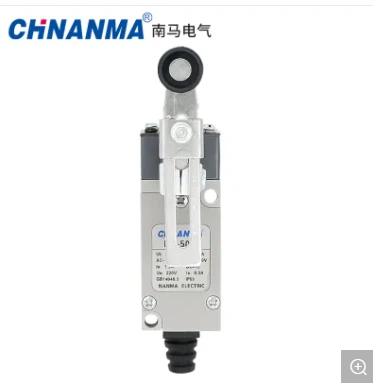

Commutateur de déplacement à galet
Lorsque le fer de retenue (bloc de butée) de la machinerie mobile appuie sur le galet de l'interrupteur de déplacement, le levier de transmission tourne avec l'arbre rotatif, de sorte que la came pousse le bloc de butée. Lorsque le bloc de bosse appuie sur une certaine position, le micro-interrupteur est poussé pour se déplacer rapidement. Lorsque le dispositif de retenue sur le rouleau est retiré, le ressort de rappel réinitialise l'interrupteur de déplacement. Il s'agit d'un commutateur de course de récupération automatique à une roue. Et le commutateur de voyage rotatif à deux roues ne peut pas récupérer automatiquement, il doit s'appuyer sur le mouvement du mouvement inverse mécanique, arrêter la collision du fer avec un autre rouleau sera sa récupération. Prenons l'exemple du produit couramment utilisé SZ-3108 :
Cas d'application :
Équipement de revêtement, équipement hydraulique, équipement de protection, transit ferroviaire, équipement en plein air, etc. Niveau de protection de certaines des exigences relativement élevées de l'équipement et nécessité d'une résistance à l'eau, à l'huile et à la poussière des occasions de haute qualité
